设置支撑参数

注意

本页内容描述的是支撑设置, 点击此处了解更多关于支撑操作。

要打开支撑配置面板,你需要先打开支撑菜单

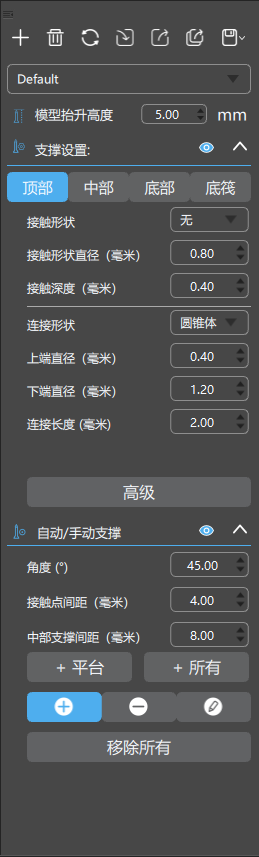

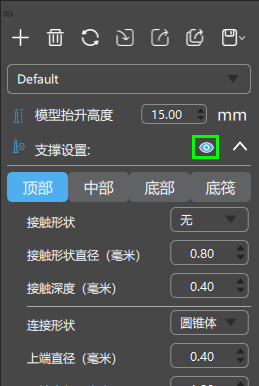

这是支撑配置面板,你可以在这里添加

,删除

,重置

,导入

,导出

,全部导出

,保存

,以及重命名你的支撑配置,其中保存支持自动模式和手动模式。

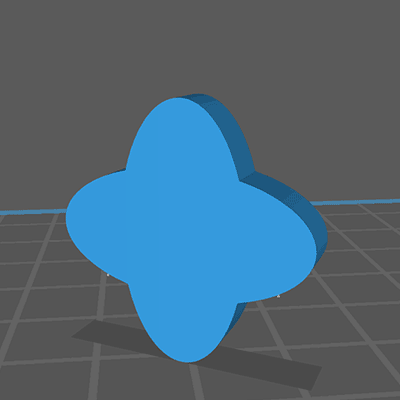

模型抬升高度:模型最低点与平台之间的高度距离。

支撑设置

你可以分别编辑支撑的顶部中部,以及底部

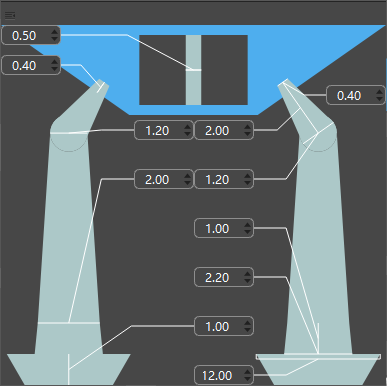

可视化编辑面板 提供了更佳的用户体验,在这里你可以直接在图形上修改支撑参数。你也可以通过点击支撑设置面板的

按钮来关闭这个面板。

可视化编辑面板

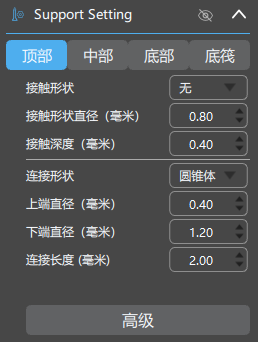

顶部

参数说明
接触形状支撑顶部与模型接触形状的选择
接触形状直径(毫米)支撑顶部和模型接触部位的直径尺寸
接触深度(毫米)支撑顶部与模型接触的深度尺寸
连接形状顶部支撑主体的连接形状
上端直径(毫米)顶部支撑主体上端的直径尺寸
下端直径(毫米)顶部支撑主体下端的直径尺寸
连接长度(毫米)顶部支撑主体的长度尺寸

中部

参数说明
形状中部支撑主体的形状选择
上端直径中部支撑主体的上端直径
下端直径中部支撑主体的下端直径
角度 (°)中部支撑与顶部支撑的最大夹角
小柱子形状小柱支撑主体的形状
直径小柱支撑主体的直径尺寸
上端接触深度(毫米)小柱支撑上端与模型的接触深度尺寸
下端接触深度(毫米)小柱支撑下端与模型的接触深度尺寸

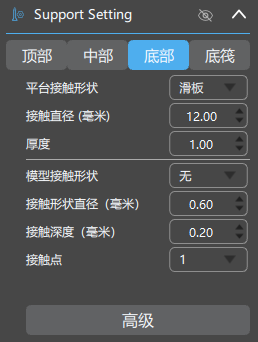

底部

参数说明
平台接触形状选择支撑与打印平台的接触形状
接触直径(毫米)与打印平台接触的支撑部位的直径尺寸
厚度与打印平台接触的支撑部位的厚度尺寸
模型接触形状当支撑底部落于模型上时,支撑下端部位与模型的接触形状
接触形状直径(毫米)当支撑底部落于模型上时,支撑下端部位与模型接触的直径尺寸
接触深度(毫米)当支撑底部落于模型上时,支撑下端部位与模型的接触深度尺寸
接触点当支撑底部落于模型上时,支撑下端部位与模型接触点的数量

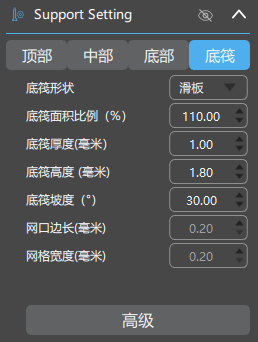

底筏

参数说明
底筏形状选择与打印平台接触底阀的形状
底筏面积比例 (%)设定底阀的面积比例,该值为底阀总面积相对于模型向打印平台投影总面积的比例
底筏厚度(毫米)底阀的厚度尺寸
底筏高度(毫米)底阀的高度尺寸
底筏坡度 (°)底阀侧面与打印平台的倾斜角度
网格边长(毫米)网格型底筏的单个网格边长
网格宽度(毫米)网格型底筏的网格边横向宽度

高级

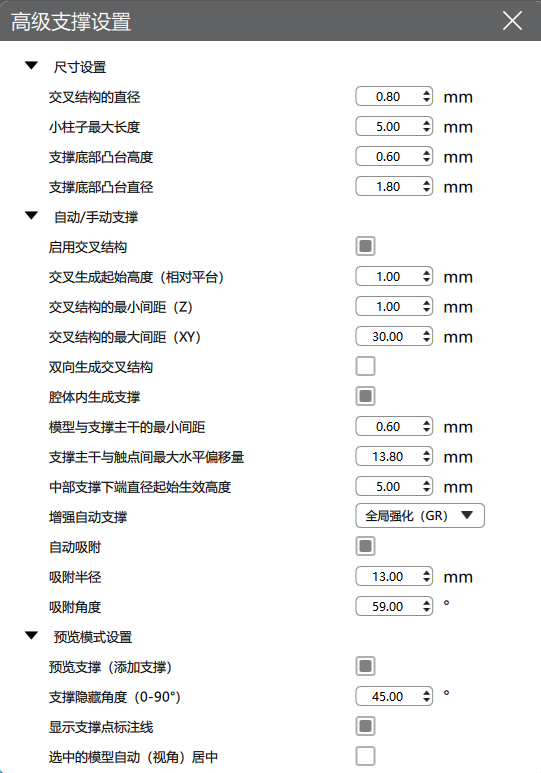

高级按钮打开高级设置面板,提供更灵活的支撑设置。

注意

CHITUBOX Basic V1.8.1 开始,为了提升用户体验,我们在加载模型时禁用了支撑辅助线计算,这使得加载过程更快。 如果你想开启该功能,自动支撑将计算辅助线(如果删除自动添加的支撑,辅助线会显示出来,但是与 Basic V1.8.1 相比,只在高危区域显示)。我们推荐您使用红色高亮部分来判断风险区域。

参数组参数说明
尺寸设置交叉结构的直径

交叉结构的直径。

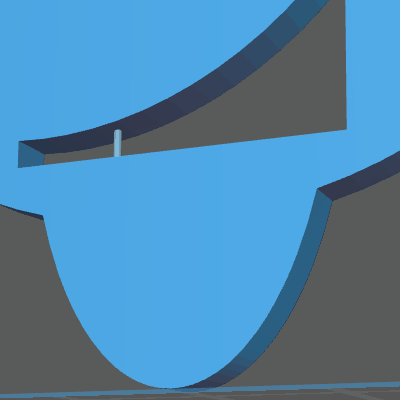

小柱子最大长度

手动/自动添加支撑两端都落于模型上的支撑时,当两端距离不超过小柱子最大长度时,主干支撑会以小柱子的支撑类型添加对应支撑。当两端距离大于小柱子最大长度时,主干支撑会以中部支撑对应的的上端直径尺寸进行支撑的添加。

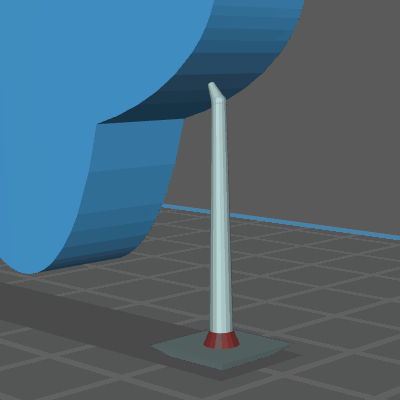

支撑底部凸台高度

支撑底部凸台的高度尺寸。

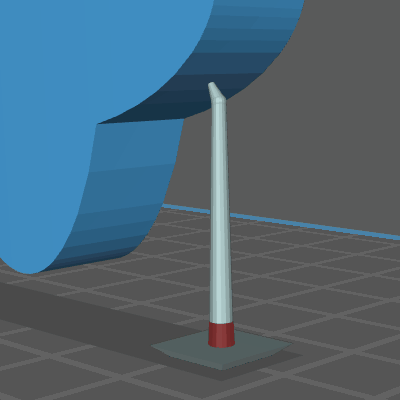

支撑底部凸台直径

支撑底部凸台的直径尺寸。

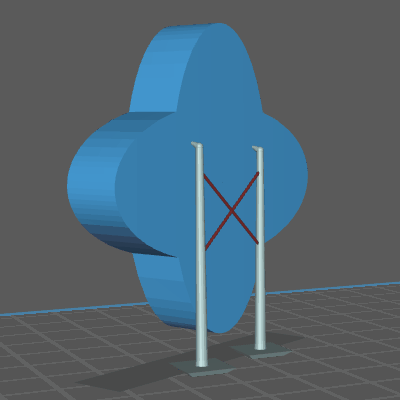

自动/手动支撑启用交叉结构

启用/关闭主干支撑之间的交叉结构。

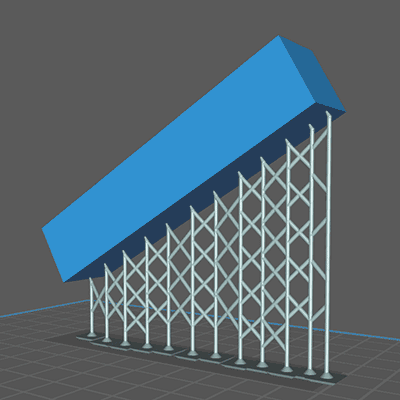

交叉生成起始高度 (相对平台)

设定生成交叉结构支撑的最低起始高度值,当支撑顶部接触点相对于平台的距离值大于该设定值时,才会与相邻的支撑之间形成交叉支撑。

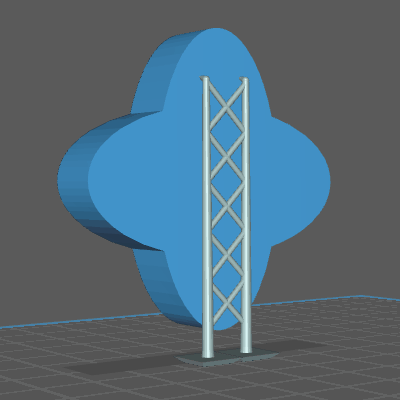

交叉结构的最小间距 (Z)

竖直 Z 方向上相邻交叉结构的最小间距。

交叉结构的最大间距 (XY)

相邻支撑允许自动生成交叉结构时在 XY 水平面上的最大距离值。

双向生成交叉结构

手动添加的支撑时,所加支撑与其两侧相邻的支撑之间自动生成交叉结构。

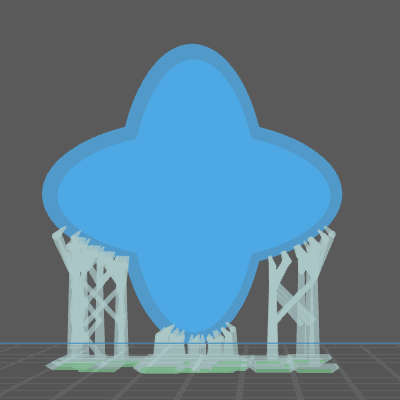

腔体内生成支撑

启用/关闭封闭腔体内生成支撑。

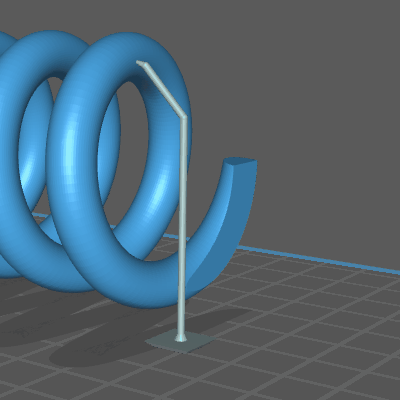

模型与支撑主干的最小间距

支撑主干落于平台时,支撑主干在 XY 水平面与模型的最小允许距离。

支撑主干与触点间最大水平偏移量

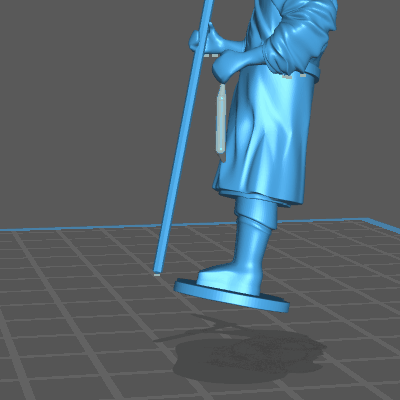

落于打印平台的支撑,支撑主干与模型触点在XY水平面的最大允许水平偏移量。自动/手动添加支撑时当落于平台的支撑满足该偏移设定值时,会生成落于打印平台的支撑,当不满足时则不会生成落于打印平台的支撑。

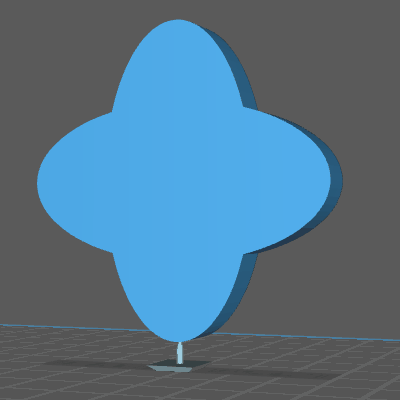

中部支撑下端直径起始生效高度

中部支撑下端直径参数值生效的参数设定,只有当支撑高度值大于该设定值时,下端直径值才会生效。当下端直径设定值不生效时,下端直径尺寸会按照上端直径的设定值执行。

增强自动支撑

启用/关闭增强自动支撑。共有三种增强模式:独立强化(IR)、三角强化(TR)全局强化(GR)

小柱子自动吸附

启用/关闭小柱子自动吸附功能。

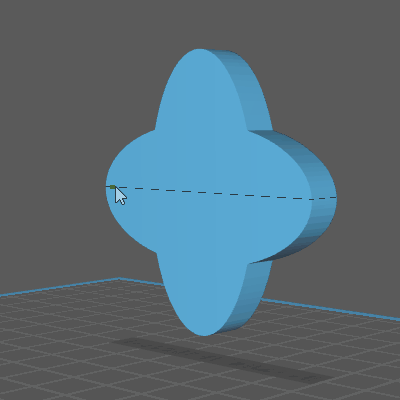

预览模式设置预览支撑 (添加支撑)

启用/关闭手动添加支撑时的预览。

支撑隐藏角度 (0-90°)

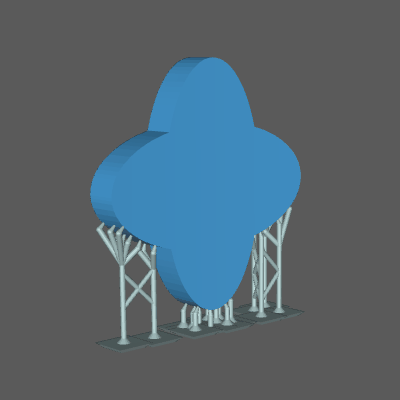

在支撑模式下,当视角向模型向上看到一定角度时,中间和底部支撑将自动隐藏,设置 0 以禁止隐藏。

显示支撑点标注线

显示/隐藏支撑辅助线,即自动添加支持时的触点位置。

选中的模型自动 (视角) 居中

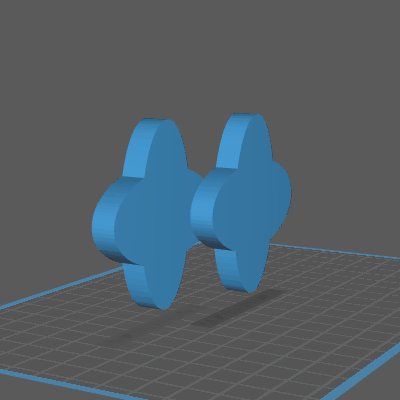

在支撑模式下,所选模型将自动放置在透视的中心。

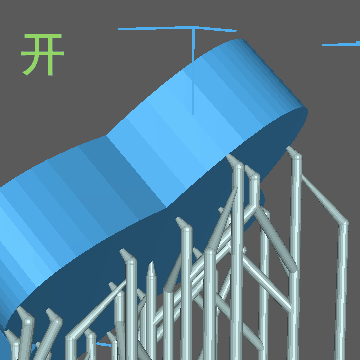

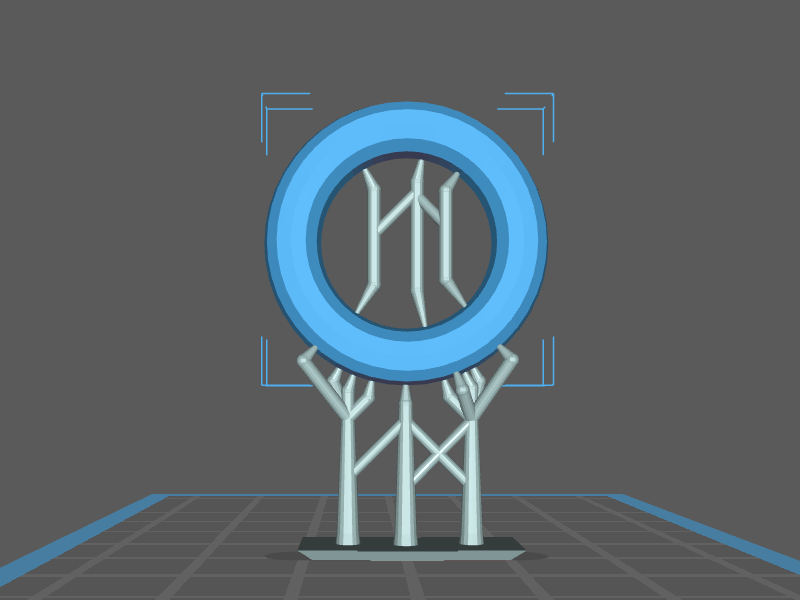

增强自动支撑

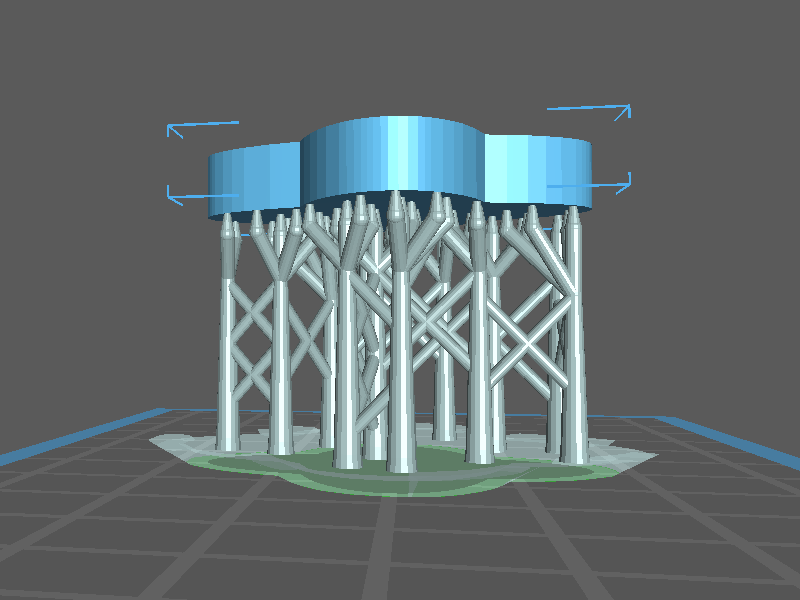

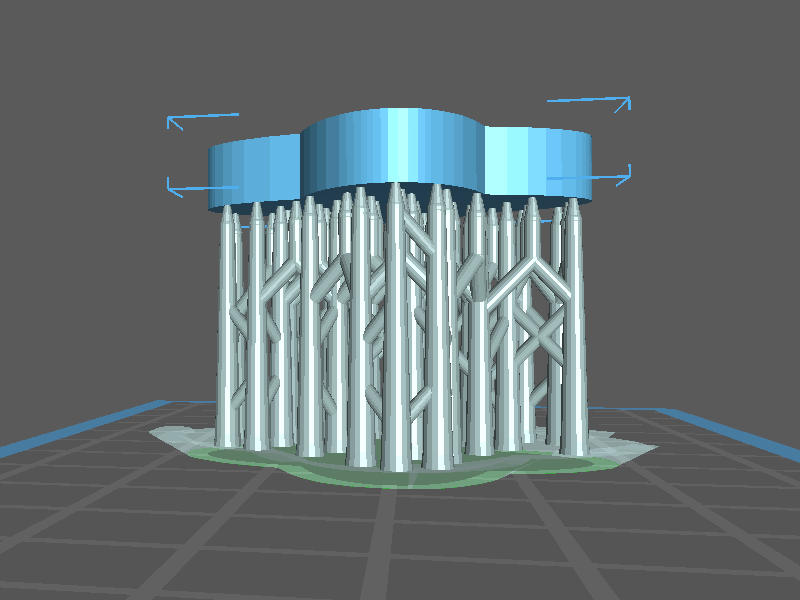

添加自动支撑时,一些孤立支撑主干会自动增加辅助支撑,并生成连接结构。

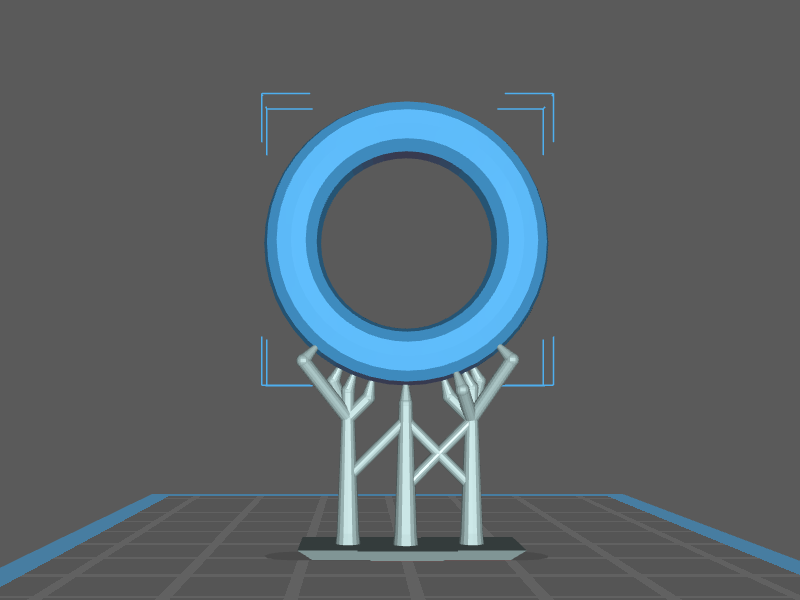

三角强化(TR)

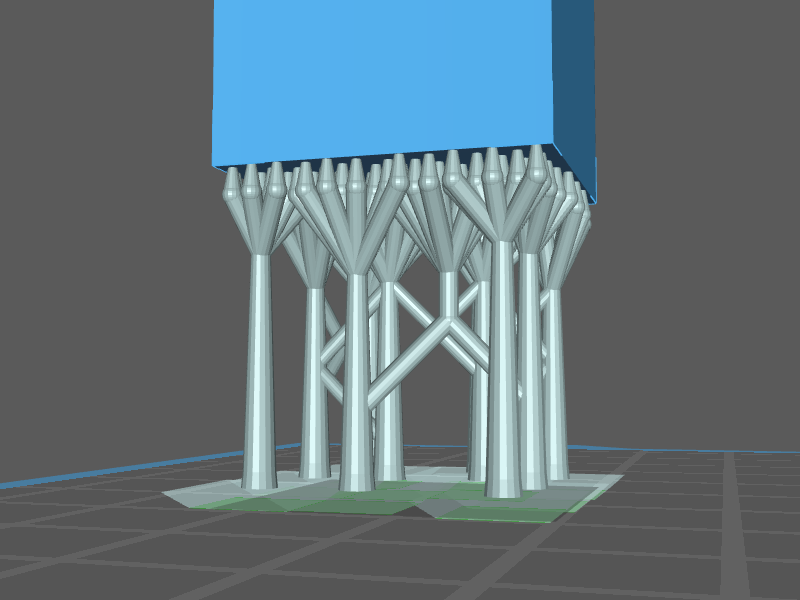

全局强化(GR)
注意

启用小柱子自动吸附功能:可以自由设置吸附半径的大小。切片软件会根据算法在添加小柱子支撑时,将小柱子的下端自动吸附在合适的支撑上。

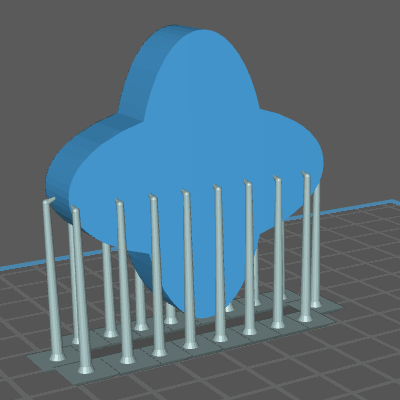

自动/手动支撑

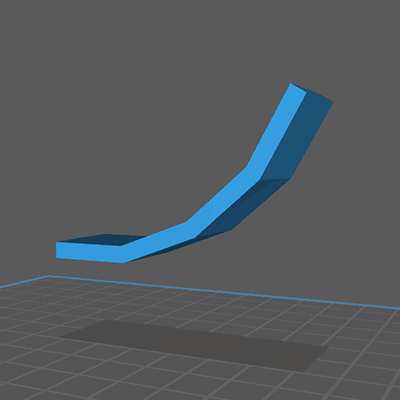

角度 (°):模型被允许添加支撑的最大倾斜角度,该角度值为模型表面与平台的夹角。

接触点间距(毫米):任意两个接触点之间的最小水平距离。

接触点间距设为 2mm
接触点间距设为 5mm

中部支撑间距(毫米):任意两个中部支撑之间的最小水平距离。

为了更精确地控制支撑间距,CHITUBOX Basic 中 密度(%) 参数在 CHITUBOXPro 中被替换为 中部支撑间距

中部支撑间距设为 2mm
中部支撑间距设为 8mm

按钮仅基于平台自动添加支撑。 按钮基于平台和模型自动添加支撑。

+平台
+所有
