模型处理

本节介绍 CHITUBOX Pro 中的模型处理功能。包括选择、移动、旋转、缩放、镜像、复制、拆分模型、自动布局、添加标签、布尔操作、镂空、挖洞等。

点击功能菜单的 “准备” 标签打开准备界面。

选择

通过点击的方式选择画面中的模型。

通过框选的方式选择画面中的模型。

变换

移动

用于移动所选模型。你也可以通过在移动面板中输入坐标来精准移动模型。

• 居中：将所选模型居中放置在打印平台上。如果多个模型被选择，则以所选多个模型的组合的中心为准进行居中。

• 放在底板上：以模型的最低点为基准点，将所选模型放在底板上。

旋转

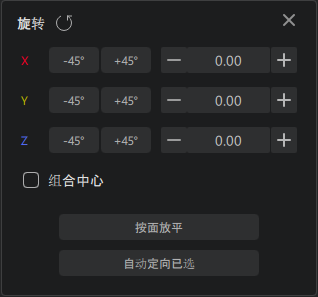

用于旋转所选模型。你也可以通过在旋转面板中输入角度来精准旋转模型。

• 组合中心：以所选的多个模型的组合的中心为旋转中心。

• 按面放平：将模型按照你所选择的面放置在打印平台上。

• 自动定向已选：将模型旋转至合适的摆放角度。

缩放

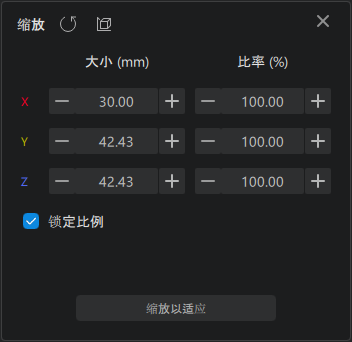

用于缩放所选模型。你也可以通过在缩放面板中输入大小和比例来精准缩放模型。

全局坐标：缩放手柄平行于全局坐标。

局部坐标：缩放手柄平行于模型的本地坐标。

重置：重置比例为 100%。

• 锁定比例：启用此选项后，模型的 X、Y、Z 三轴将以相同的比例进行缩放。这有助于保持模型的整体比例，避免变形。

• 缩放以适应：自动调整模型的大小，使其尺寸能够适配打印平台。

镜像

将所选模型沿指定轴线镜像。

• 保留原始模型：启用此选项后，可同时保留原始模型和镜像模型。

复制

复制一个或多个所选定模型，并将指定数量的复制模型添加于当前作业的项目之中。

拆分模型

将原组合装配模型拆分为独立的零件模型。

自动布局

将多个模型按照设定的方式进行快速排版布局，包括在打印平台的中心、沿打印平台的 X 侧和沿打印平台的 Y 侧自动布局模型。

• 允许底阀重叠：自动布局时允许底阀重叠。
• 锁定模型旋转：锁定模型的旋转方向，使其在自动布局过程中保持固定的方向。
• 循环布局：模型会按照循环首尾相连的模式进行自动布局。
• 布局范围：指定自动布局的范围。

添加标签

为模型添加设定的文本标签。

你可以在这里设置文本样式、对齐方式，单击文本输入框即可输入文字。

• 字高(mm)：标签文本的高度， 默认为 5。
• 旋转角度：文字顺时针方向旋转的角度。
• 厚度(mm)：标签的厚度。
• 添加模式：有凸起和内凹两种模式可选。

布尔操作

为选定相交的模型进行模型间的联合、相交或相减的运算。

镂空

将选定的模型按照设定的镂空参数镂空。

• 壁厚：镂空时被操作对象剩余的腔体厚度（外镂空 模式下时为被削去的厚度）。
• 精度：生成的三角面的密度。共有低，中，高三种精度选项。
• 模式：
  • 内镂空：镂空后剩余一个封闭腔体。
  • 外镂空：削去对对象外层，厚度为壁厚。
  • 底部贯穿：和内镂空类似，但不保留底部。
• 填充：镂空的同时在模型内部生成选定的填充结构。
• 镂空过程动画：镂空时展示镂空动画（实际镂空进度以底部进度条为准）。
• 仅保留主腔：在模型镂空时只生成一个主腔体。

填充类型

立体框架

为腔体填充立体框架。

• 填充密度(%): 立体框架的密度。

蜂窝结构

为腔体填充蜂窝结构，蜂窝结构将与平台垂直。

• 蜂窝孔径(mm)：六边形蜂窝孔的外接圆直径尺寸。
• 壁厚(mm)：相邻蜂窝孔之间的距离。
• 通孔起始高度(mm)：最低连接孔的高度。

网格结构

为腔体填充网格结构，网格结构将与平台垂直。

• 网格边长：正方形网格的边长。
• 壁厚：相邻孔洞之间的距离。
• 通孔起始高度：最低连接孔的高度。

挖洞

将选定的模型按照设定的挖洞参数挖洞。

• 挖洞模式：有贯穿和非贯穿两种模式可选。
• 多边形边数：边数越大，孔的形状将越接近圆形。
• 顶部直径Φ：多边形外接圆的直径。
• B：孔能够穿透的最大深度。
• C：打孔倾斜角度。
• 旋转：多边形的旋转角度。
• 保留孔销：开启/关闭保留打孔塞子。
• 打孔角度：以垂直于模型/相机透视角度进行挖洞。
• 限制深度 B：开启/关闭限制挖洞深度 B。
